    船体中央部で輪切りにされた実物大の小型弁財船
    [神奈川大学日本常民文化研究所]

    1

    2

    3
    1.　[拡大画像: x27583.jpg]
    2.　[拡大画像: x27584.jpg]

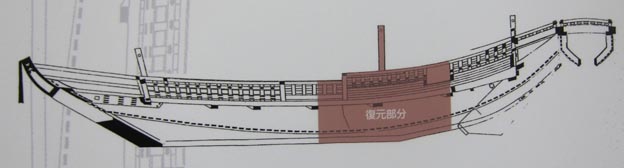

    3.　弁才船の船体のいずれの部分を輪切りにしたものかを示す構造図。　[拡大画像: x27585.jpg]



    神奈川大学日本常民文化研究所(横浜市神奈川区)において「和船の構造と技術」と題する展覧会が2017年1月30日～3月17日まで開催された。

    弁財船 (べざいせん) は江戸時代から明治時代にかけて荷船として活躍していた。画像1&2は、江戸時代の設計図を基に、帆柱周辺部を 中心にして実物大で復元された弁財船の一部である（船体中央部あたりで輪切りにされている）。 弁財船としては小型の100石積 (こくづ) み (15トン積み) の大きさであり、全長は17メートルほどある。製作は近藤友一郎氏。

    実物大の船体の展示であるが故に、部材の接合方法、キール (航) の構造、釘の使い方、外板の張り方など、卓上鑑賞型模型をあたかも 拡大鏡で凝視するかのように、船体構造をしっかりと見てとれる。

    [画像撮影: 2017.3.17 神奈川大学日本常民文化研究所にて]





    [拡大画像: x27586.jpg]
    [拡大画像: x27587.jpg]

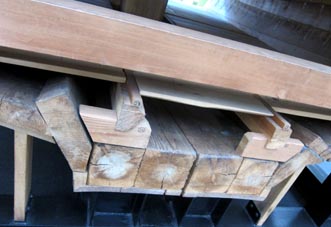

    船底部では、船首尾線に沿って4本の角材を束ねてキール (竜骨) とする（この船底部は「航」と呼ばれる）。 その航の両サイドに板材が斜めに立てかけられる。構造上この板材は「根棚」と呼ばれる。
    更に、根棚の両端から厚い板材を張り合わせ (接合させ)、中棚というやや斜めの船底構造を造る。最後にその 中棚の上部に厚い舷側外板を垂直に立ち上げ、上棚という船側構造を造る。
    要所要所で中棚や上棚をしっかりと固定するために、左右両舷に渡した梁を造作する。
    キールを敷き、そこから両舷に向けて肋骨材を立ち上げ船の骨組・骨格を造るという西欧型構造船とは全く異なる。
