画像1は熊本県山都町に所在する、日本最大級の石造りアーチ水路橋の「通潤橋」(国指定の重要文化財)である。この橋は「通潤用水」
と呼ばれる水路の一部である。水不足に悩んでいた「白糸台地」の民衆を救うべく、台地に農業灌漑水を送るため、1854年(嘉永７年)、
矢部の惣庄屋・布田保之助や肥後の石工たちによって建造された。
2

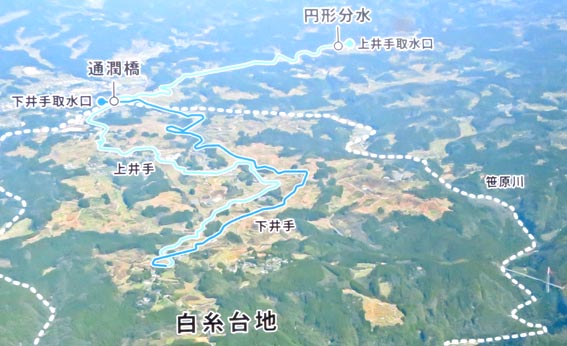

白糸台地を潤す「通潤用水」には２本ある [地図参照／出典：現地の観光案内掲示板]。その一つは「通潤用水上井手(うわいで)」と称される(画像2の薄青色のライン)。約６㎞離れた笹原川の上流の「上井手取水口」から
取水され、円形分水(分水施設)を経て、「通潤橋」の水路橋を通って台地へと向かう。
もう一つは「通潤用水下井手(したいで)」と称される(画像2の濃青色のライン)。五老ヶ滝川(ごろうがたきがわ)（笹原川へと合流する）
の「下井手取水口」(通潤橋をくぐってすぐの所にある)から取水され、台地へと流れ下り大地を潤す（画像１の通り、通潤用水上井手・
通潤橋と五老ヶ滝川(手前の河川)とは交差する）。
上井手の灌漑水が「通潤橋」に敷設されている凝灰岩製の３本の通水管(石管)へ落下し、その勢いをもって水管を通り抜け反対側へと
吹き上がるという、サイホンの原理を利用した構造になっている。農業灌漑用水路の総延長約30km、灌漑面積は約100ヘクタールに及ぶ。
通潤橋の長さは約76m、高さは約20m。
画像3は「熊本フェリーターミナル」でみかけた「熊本・山都・通潤橋」のポスターである。通水管から豪快に放水されているが、元来はそこに
詰まった堆積物を取り除くために実施されていたもの。
3
4

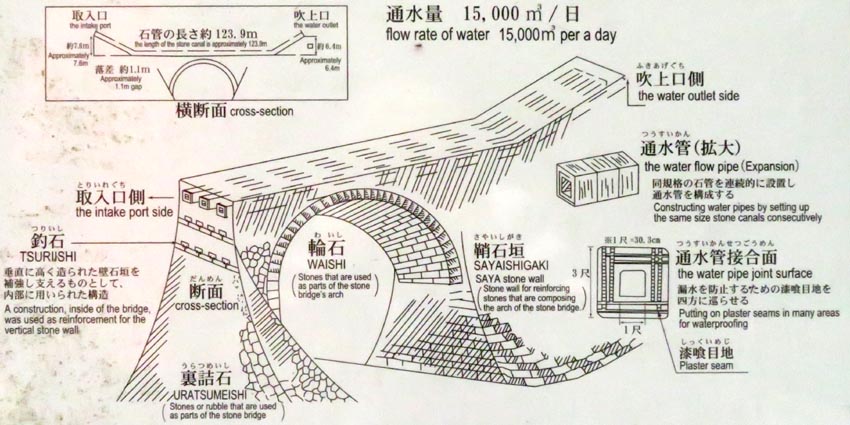

画像４・通潤橋構造図の拡大画像 [出典：現地の観光案内掲示板][拡大画像: x29246.jpg]
[参考]熊本博物館に展示される、五老ヶ滝川に架けられた「通潤橋」の支保工模型（近いうちに模型画像を貼付予定）。
展示パネルに寄れば、支保工（しほうこう）とは、橋を架ける前に造られる仮設の構造物であるが、展示の本史料は着工前に試作された
模型と伝えられていること、また起工から完成まで約８年の歳月を要した旨が記されている。
[撮影年月日：2023.06.09／場所： 熊本県山都町下市] [拡大画像: x29245.jpg]
[参考]「通潤橋史料館」／山都町下市182-2／電話: 0967-72-3360
